Klimatyzator typu split nie produkuje chłodu — przenosi ciepło z pomieszczenia na zewnątrz budynku. Zasada działania opiera się na zamkniętym obiegu termodynamicznym, w którym czynnik chłodniczy krąży między czterema elementami: sprężarką, skraplaczem, zaworem rozprężnym i parownikiem. W jednostce wewnętrznej czynnik odparowuje i pochłania ciepło z powietrza w pokoju, a w jednostce zewnętrznej skrapla się i oddaje to ciepło do atmosfery. Prąd zasila sprężarkę i wentylatory, czyli opłaca sam transport ciepła, a nie jego „wytworzenie”.
Poniżej rozkładamy ten obieg na cztery kroki — z ciśnieniami, temperaturami pracy i danymi z kart katalogowych. Jeśli szukasz podpowiedzi, jaką moc dobrać do metrażu, mamy na to osobny materiał: dobór mocy klimatyzatora do mieszkania. Tu zajmujemy się wyłącznie fizyką urządzenia.
Co tak naprawdę robi klimatyzator split, skoro nie produkuje chłodu?
Klimatyzator split działa jak pompa ciepła powietrze‑powietrze: zabiera energię cieplną stamtąd, gdzie jest niepożądana, i wypycha ją tam, gdzie nie przeszkadza. „Chłód” nie jest substancją, którą dałoby się wyprodukować i wdmuchać do pokoju — jest skutkiem usunięcia ciepła. Komisja Europejska opisuje tę klasę urządzeń wprost: zamiast wytwarzać ciepło, pompy ciepła pozyskują i podnoszą na wyższy poziom energię otoczenia, dzięki czemu są 3–5 razy efektywniejsze energetycznie od kotłów gazowych.
Nośnikiem transportu jest czynnik chłodniczy zamknięty w szczelnym układzie miedzianych rur. Fabryczny ładunek jest stały i niewielki — ścienna jednostka Mitsubishi Electric MSZ‑AP25VG pracuje na 0,55 kg czynnika R32. Ta sama porcja krąży w kółko przez cały okres eksploatacji: nie zużywa się i nie wymaga „dolewania”. Spadek ilości czynnika zawsze oznacza nieszczelność. Więcej o samym medium napisaliśmy w artykule o czynniku chłodniczym R32 i R410A.

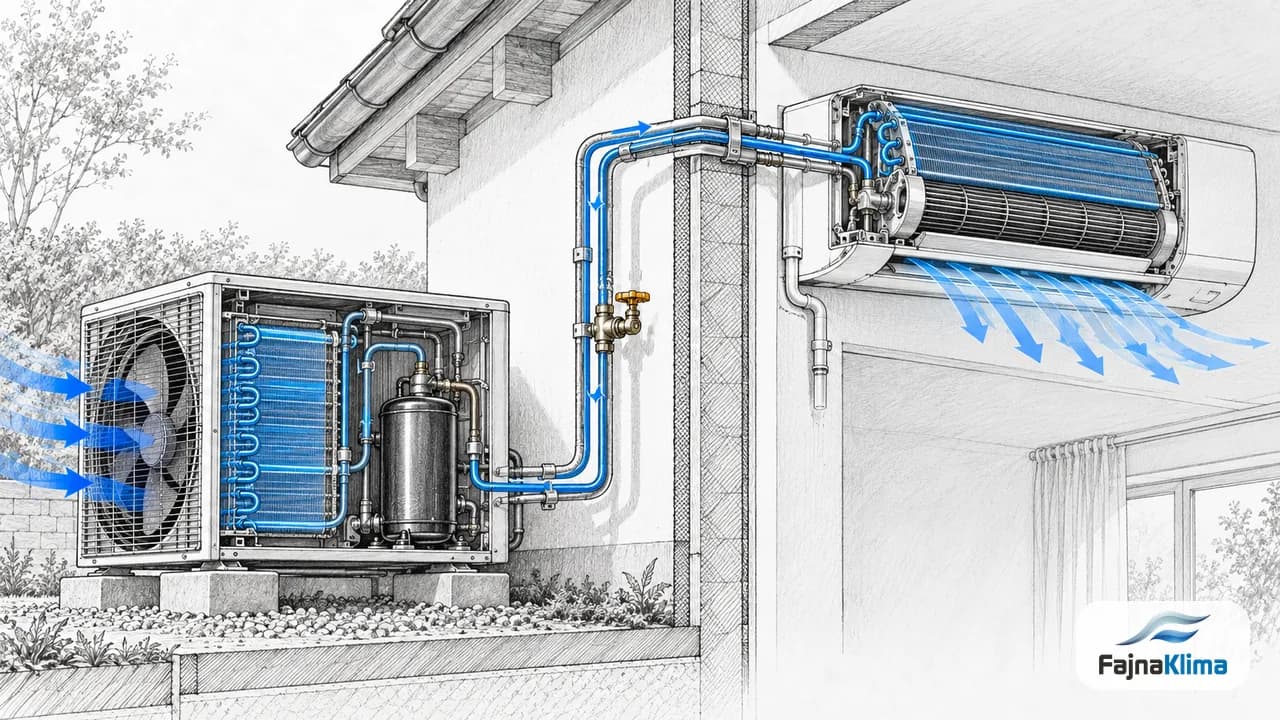

Jak przebiega obieg termodynamiczny krok po kroku?
Obieg składa się z czterech przemian, które zachodzą jednocześnie i nieprzerwanie, dopóki pracuje sprężarka. Czynnik dwukrotnie zmienia stan skupienia: paruje w jednostce wewnętrznej i skrapla się w zewnętrznej. Te dwie przemiany fazowe przenoszą większość energii.
Krok 1: sprężarka podnosi ciśnienie z 2–5 barów do ponad 25 barów
Sprężarka jest sercem układu i znajduje się w jednostce zewnętrznej. Zasysa zimną parę czynnika i spręża ją — według materiałów Zintegrowanej Platformy Edukacyjnej podnosi ciśnienie z 2–5 barów do ponad 25 barów, przez co rośnie temperatura czynnika, a maleje jego objętość. Dokładne wartości zależą od czynnika i warunków pracy, ale rząd wielkości jest ten sam: kilkukrotny skok ciśnienia. Na wyjściu mamy gorący gaz, cieplejszy od powietrza na zewnątrz.
Krok 2: skraplacz oddaje ciepło do powietrza zewnętrznego
Gorący gaz trafia do skraplacza — lamelowego wymiennika w jednostce zewnętrznej, przez który wentylator przetłacza powietrze atmosferyczne. Czynnik jest cieplejszy od otoczenia, więc zgodnie z drugą zasadą termodynamiki ciepło płynie do chłodniejszego powietrza. Czynnik ochładza się i skrapla w ciecz pod wysokim ciśnieniem. Dlatego strumień powietrza z agregatu jest latem gorący — to dosłownie ciepło wyniesione z salonu plus energia zużyta przez sprężarkę.
Krok 3: zawór rozprężny gwałtownie obniża ciśnienie
Ciekły czynnik dociera do elementu dławiącego: zaworu rozprężnego albo rurki kapilarnej. Przepływ zostaje zwężony, ciśnienie spada do poziomu strony ssawnej, a razem z nim gwałtownie spada temperatura. To rozprężanie bez wymiany ciepła — część cieczy odparowuje natychmiast, zabierając energię reszcie strumienia. Z zaworu wychodzi zimna mieszanina cieczy i pary.
Krok 4: parownik odbiera ciepło z powietrza w pokoju
Zimny czynnik wpływa do parownika w jednostce wewnętrznej. Wentylator poprzeczny przetłacza przez lamele powietrze z pokoju, cieplejsze od czynnika — więc oddaje mu ciepło. Czynnik wrze i odparowuje, a schłodzone powietrze wraca do pomieszczenia. Para wraca rurą ssawną do sprężarki i cykl się zamyka. Nigdzie w tej sekwencji nie powstaje „zimno”: zmienia się wyłącznie adres, pod którym znajduje się ciepło.
| Etap | Element i lokalizacja | Ciśnienie | Stan czynnika | Co dzieje się z ciepłem |
|---|---|---|---|---|
| 1. Sprężanie | Sprężarka — jednostka zewnętrzna | wzrost z 2–5 bar do ponad 25 bar | gorąca para, wysokie ciśnienie | praca sprężarki dokłada energię do obiegu |
| 2. Skraplanie | Skraplacz — jednostka zewnętrzna | wysokie (ponad 20 bar) | ciecz, wysokie ciśnienie | ciepło ucieka do powietrza zewnętrznego |
| 3. Rozprężanie | Zawór rozprężny lub kapilara | spadek do poziomu strony ssawnej | zimna mieszanina cieczy i pary | brak wymiany ciepła |
| 4. Parowanie | Parownik — jednostka wewnętrzna | niskie (rząd kilku barów) | para o niskiej temperaturze | ciepło z pokoju wnika do czynnika |
Porada eksperta FajnaKlima: Po kilkunastu minutach chłodzenia dotknij obu rurek przy agregacie. Grubsza, izolowana rura ssawna powinna być zimna i lekko wilgotna, cieńsza rura cieczowa — wyraźnie ciepła. Jeżeli obie są letnie albo na grubej narasta lód, to typowy objaw ubytku czynnika lub zablokowanego przepływu i zadanie dla serwisu z uprawnieniami F‑gazowymi.
Co fizycznie robi czynnik chłodniczy i dlaczego wrze przy −51 °C?
Czynnik chłodniczy przenosi ciepło utajone przemiany fazowej — energię potrzebną do zamiany cieczy w parę. To mechanizm znacznie pojemniejszy niż ogrzewanie tej samej substancji bez zmiany stanu skupienia, dlatego układ może być mały, a rury cienkie. Warunkiem jest, by czynnik wrzał w temperaturach, które w mieszkaniu uznajemy za niskie.
Popularny dziś R32 to difluorometan (CH₂F₂). Baza NIST Chemistry WebBook podaje dla niego temperaturę wrzenia 221,4 K, czyli około −51,7 °C pod ciśnieniem atmosferycznym — woda wrze wtedy przy 100 °C. Ciśnienie w układzie przesuwa tę temperaturę w górę: w parowniku czynnik wrze na tyle nisko, że schładza powietrze w pokoju, a w skraplaczu skrapla się na tyle wysoko, że oddaje ciepło nawet w upał.
Ta sama baza podaje temperaturę krytyczną R32 równą 351,3 K (około 78 °C) przy ciśnieniu krytycznym 57,85 bara. Powyżej punktu krytycznego skroplenie jest niemożliwe przy dowolnym ciśnieniu — i to fizyczny powód, dla którego producenci podają górną granicę pracy. Dla serii Mitsubishi Electric MSZ‑AP zakres zastosowania w trybie chłodzenia wynosi od −10 do +46 °C: im goręcej na zewnątrz, tym wyżej musi wzrosnąć temperatura skraplania i tym więcej pracy wykonuje sprężarka.
Za co odpowiada jednostka wewnętrzna, a za co zewnętrzna?
Podział jest prosty: jednostka zewnętrzna zawiera „część maszynową” obiegu — sprężarkę, skraplacz, element rozprężny i zawór czterodrogowy — a wewnętrzna odpowiada za wymianę ciepła z powietrzem i jego dystrybucję. To nie przypadek: najgłośniejsze elementy zostają na zewnątrz, a w pokoju słychać wyłącznie wentylator.
| Element | Gdzie się znajduje | Funkcja w obiegu | Co psuje się najczęściej |
|---|---|---|---|
| Sprężarka | Jednostka zewnętrzna | Podnosi ciśnienie i temperaturę czynnika | Zatarcie przy niedoborze czynnika lub oleju — najdroższa awaria |
| Skraplacz (wymiennik zewnętrzny) | Jednostka zewnętrzna | Oddaje ciepło do powietrza atmosferycznego | Zapchane lamele (pyłki, liście) — rośnie ciśnienie i pobór prądu |
| Wentylator osiowy | Jednostka zewnętrzna | Przetłacza powietrze przez skraplacz | Zużyte łożysko, drgania, hałas na elewacji |
| Zawór rozprężny lub kapilara | Jednostka zewnętrzna | Dławi przepływ i obniża ciśnienie | Zablokowanie przez wilgoć i zanieczyszczenia w układzie |
| Zawór czterodrogowy | Jednostka zewnętrzna | Odwraca obieg przy grzaniu i odszranianiu | Zacinanie cewki — brak przełączenia trybu |
| Parownik (wymiennik wewnętrzny) | Jednostka wewnętrzna | Odbiera ciepło i wilgoć z powietrza | Biofilm i pleśń na lamelach, oszronienie przy słabym nawiewie |
| Wentylator poprzeczny (turbina) | Jednostka wewnętrzna | Rozprowadza schłodzone powietrze | Osad na łopatkach: słabszy nawiew, głośniejsza praca |
| Taca i odpływ skroplin | Jednostka wewnętrzna | Zbiera i odprowadza wykroploną wodę | Zatkany odpływ lub zły spadek rurki |
| Instalacja miedziana z izolacją | Między jednostkami | Transportuje czynnik w obie strony | Nieszczelność na połączeniu kielichowym |
Jednostki łączy para rur miedzianych, przewód sterujący i odpływ skroplin. Ten sam agregat może obsługiwać kilka parowników — to jednak zagadnienie projektowe, które rozwijamy w tekście o systemach split i multisplit. Fizyka obiegu pozostaje identyczna; zmienia się sposób rozdziału czynnika.
Jak działa sprężarka inwerterowa i czym różni się od układu on/off?
Inwerter to falownik, który płynnie zmienia częstotliwość zasilania silnika sprężarki, a więc jej prędkość obrotową. Zamiast pracować w dwóch stanach — pełna moc albo postój — urządzenie dopasowuje wydajność do bieżącego zapotrzebowania. Materiały ZPE opisują to wprost: sprężarki inwerterowe umożliwiają płynną regulację prędkości.
Różnicę widać w danych katalogowych. Jednostka MSZ‑AP25VG o nominalnej mocy chłodniczej 2,5 kW pracuje w zakresie 0,9–3,4 kW, a przy grzaniu 1,0–4,1 kW wobec nominału 3,2 kW. Przy niewielkim obciążeniu schodzi więc do około jednej trzeciej mocy zamiast wyłączać się co kilka minut. Daikin szacuje, że sterowanie inwerterowe redukuje zużycie energii o 30% w porównaniu z tradycyjnymi systemami typu włącz/wyłącz, i porównuje to do biegania: równe tempo kosztuje mniej niż seria zrywów i przystanków.
| Cecha | Sprężarka on/off | Sprężarka inwerterowa |
|---|---|---|
| Regulacja mocy | Dwa stany: 100% albo 0% | Płynna zmiana częstotliwości i obrotów |
| Praca przy małym obciążeniu | Krótkie cykle załącz–wyłącz (taktowanie) | Zejście do minimalnej częstotliwości, praca ciągła |
| Przykładowy zakres modulacji (chłodzenie) | Brak modulacji | 0,9–3,4 kW przy mocy nominalnej 2,5 kW |
| Stabilność temperatury | Wahania wokół wartości zadanej | Temperatura utrzymywana blisko zadanej |
| Rozruchy sprężarki | Częste i energochłonne | Rzadkie, po rozruchu praca ciągła |
| Zużycie energii | Punkt odniesienia | Do 30% niżej wg danych Daikin |
Skąd bierze się skroplina i dlaczego woda pod parownikiem to normalny efekt?
Skroplina to woda wytrącona z powietrza w pomieszczeniu na zimnych lamelach parownika. Powietrze zawsze zawiera parę wodną, a każda temperatura ma swój punkt rosy — próg, poniżej którego para nie może dłużej pozostać parą. Powierzchnia parownika schodzi poniżej tego progu, więc wilgoć osiada na niej w postaci kropel. Opracowanie ZPE opisuje ten mechanizm jednym zdaniem: pod wpływem różnicy temperatur na parowniku wytrąca się kondensat, który jest zbierany i odprowadzany na zewnątrz.
Dlatego klimatyzacja przy okazji osusza powietrze, a ilość wody rośnie wraz z wilgotnością i czasem pracy. Woda spływa do tacy ociekowej, a stamtąd rurką — grawitacyjnie albo pompką skroplin — poza budynek. Problem zaczyna się, gdy ta droga jest zablokowana: zatkany odpływ, zły spadek rurki lub zabrudzony parownik sprawiają, że woda pojawia się na ścianie. Przyczyny rozpisaliśmy w poradniku klimatyzacja kapie z jednostki.
Porada eksperta FajnaKlima: Skropliny są dowodem, że parownik faktycznie schładza powietrze poniżej punktu rosy. Jeśli latem urządzenie chłodzi, a przy wilgotnym powietrzu z rurki nie kapie ani kropla, sprawdź drożność odpływu — woda zwykle nie znika, tylko gromadzi się w tacy i prędzej czy później wypłynie w najgorszym możliwym miejscu.
Dlaczego COP może być większy od 1 i nie łamie to zasad fizyki?
Bo COP i EER nie są sprawnością. Sprawność porównuje energię użyteczną do włożonej w obrębie jednej przemiany i nie może przekroczyć 100%. COP i EER porównują natomiast przeniesione ciepło do zużytego prądu — a prąd nie zamienia się tu w ciepło, tylko opłaca pracę transportu. Samo ciepło pochodzi z powietrza za ścianą i jest darmowe.
Daikin tłumaczy oba wskaźniki na konkretnej liczbie: jeśli klimatyzator generuje 5 kW energii ciepła z 1 kW energii elektrycznej, jego COP wynosi 5,0; analogicznie liczony jest EER dla chłodzenia. Bilans energii się zgadza: do pokoju trafia ciepło pobrane z zewnątrz powiększone o pracę sprężarki. Nic nie powstaje z niczego — zmienia się wyłącznie kierunek przepływu. COP i EER to wartości punktowe z warunków znamionowych, a SEER i SCOP uśredniają cały sezon wraz z pracą przy obciążeniu częściowym, gdzie inwerter wypada najkorzystniej. Dlatego SEER bywa nawet dwukrotnie wyższy od EER tego samego urządzenia.
| Parametr | MSZ‑AP25VG | MSZ‑AP35VG | MSZ‑AP50VG |
|---|---|---|---|
| Moc chłodnicza (nominalna i zakres) | 2,5 kW (0,9–3,4) | 3,5 kW (1,1–3,8) | 5,0 kW (1,4–5,4) |
| Pobór mocy przy chłodzeniu | 0,60 kW | 0,99 kW | 1,55 kW |
| EER wyliczony z tych danych | ok. 4,2 | ok. 3,5 | ok. 3,2 |
| SEER (sezonowy) | 8,6 | 8,6 | 7,4 |
| Moc grzewcza (nominalna i zakres) | 3,2 kW (1,0–4,1) | 4,0 kW (1,3–4,6) | 5,8 kW (1,4–7,3) |
| Pobór mocy przy grzaniu | 0,78 kW | 1,03 kW | 1,60 kW |
| SCOP (sezonowy) | 4,8 | 4,7 | 4,7 |
| Zakres pracy — chłodzenie | −10 do +46 °C | −10 do +46 °C | −10 do +46 °C |
| Zakres pracy — grzanie | −15 do +24 °C | −15 do +24 °C | −15 do +24 °C |
| Ładunek czynnika R32 | 0,55 kg | 0,55 kg | 1,00 kg |
Dane pochodzą z karty technicznej serii Mitsubishi Electric MSZ‑AP i pokazują skalę zjawiska: 3,2 kW ciepła przy poborze 0,78 kW to punktowy COP na poziomie około 4,1. Ta relacja decyduje o tym, kiedy grzanie klimatyzacją bywa tańsze od innych źródeł — rachunek opłacalności rozpisaliśmy w tekście o ogrzewaniu klimatyzacją zamiast gazu.
Jak działa tryb grzania, zawór czterodrogowy i odszranianie?
W trybie grzania klimatyzator odwraca kierunek obiegu. Odpowiada za to zawór czterodrogowy w jednostce zewnętrznej, który — jak opisuje ZPE — pozwala odwrócić obieg czynnika chłodniczego. Wymienniki zamieniają się rolami: wewnętrzny staje się skraplaczem i oddaje ciepło do pokoju, a zewnętrzny pełni funkcję parownika i odbiera ciepło z mroźnego powietrza.
Brzmi paradoksalnie, ale jest zgodne z fizyką. Nawet powietrze o temperaturze −10 °C zawiera energię cieplną; wystarczy, żeby czynnik po rozprężeniu był od niego zimniejszy, a ciepło popłynie we właściwą stronę. Granicę wyznacza konstrukcja — dla serii MSZ‑AP zakres pracy przy grzaniu kończy się na −15 °C.
Odszranianie jest bezpośrednią konsekwencją tego procesu. Gdy wymiennik zewnętrzny schodzi poniżej 0 °C, wilgoć z powietrza nie skrapla się, tylko osadza w postaci szronu, który zatyka przestrzeń między lamelami i psuje wymianę ciepła. Sterownik wykrywa to na podstawie temperatury wymiennika i czasu pracy, po czym na krótko przełącza zawór czterodrogowy z powrotem w położenie „chłodzenie” — gorący czynnik przepływa przez oszroniony wymiennik i roztapia lód. W tym czasie z agregatu spływa woda i unosi się para, wentylator jednostki wewnętrznej zwykle się zatrzymuje, a na wyświetlaczu pojawia się komunikat trybu defrost.
Porada eksperta FajnaKlima: Para buchająca zimą z agregatu to nie awaria, tylko odszranianie. Warto natomiast zadbać, żeby jednostka stała na wspornikach z prześwitem pod spodem i miała swobodny odpływ wody. Jeśli woda zamarza pod urządzeniem i tworzy bryłę lodu, kolejne cykle odszraniania będą coraz mniej skuteczne.
Cała technologia splitu sprowadza się więc do sterowanego przenoszenia ciepła między dwoma wymiennikami, a wszystkie funkcje — chłodzenie, grzanie, osuszanie, odszranianie — to warianty tego samego obiegu. Jeśli chcesz omówić konkretne urządzenie albo objaw, z którym nie wiesz, co zrobić, napisz do FajnaKlima.
