Czujnik jakości powietrza w klimatyzatorze to zwykle kilka niezależnych sensorów w jednej obudowie: optyczny czujnik pyłu PM2.5, czujnik lotnych związków organicznych (VOC), czasem czujnik CO2 oraz standardowo wilgotności i temperatury. Pył mierzony jest metodą laser scattering — wiązka lasera oświetla przepływające powietrze, a fotodetektor zlicza błyski rozproszone na pojedynczych cząstkach. Deklarowana precyzja dobrych modułów tej klasy to rząd ±(5 µg/m³ + 5% odczytu), więc wskazanie jest wiarygodnym sygnałem trendu, a nie pomiarem referencyjnym. Wartość opisana jako „eCO2” nie jest natomiast pomiarem dwutlenku węgla — to liczba wyliczona algorytmicznie z sygnału VOC.
Ten artykuł nie dotyczy automatyki ani rachunków za prąd — te tematy rozwijamy w tekście o inteligentnym sterowaniu klimatyzacją. Tutaj liczy się wyłącznie metrologia: co sensor fizycznie mierzy, jaką ma niepewność i kiedy kolorowa dioda przestaje cokolwiek znaczyć. Wszystkie liczby pochodzą z kart katalogowych producentów sensorów oraz z materiałów GIOŚ i WHO.
Co dokładnie mierzy czujnik jakości powietrza w klimatyzatorze?
Mierzy kilka różnych wielkości kilkoma różnymi metodami fizycznymi — i to jest klucz do tego, dlaczego jednym wskazaniom można ufać bardziej niż innym. Optyczny sensor pyłu liczy cząstki, sensor VOC obserwuje rezystancję rozgrzanej warstwy tlenku metalu, sensor NDIR mierzy pochłanianie podczerwieni. Każda z tych metod psuje się inaczej.
| Typ czujnika | Co mierzy | Zasada działania | Typowa deklarowana dokładność | Co pogarsza wskazania |
|---|---|---|---|---|
| Optyczny czujnik pyłu PM2.5 | Stężenie masowe cząstek 0,3–2,5 µm | Laser scattering — rozpraszanie światła na cząstce | ±(5 µg/m³ + 5% odczytu) dla 0–100 µg/m³ | Kurz na optyce, kondensacja, mgła olejowa z kuchni |
| Wyliczany kanał PM10 | Szacunek z rozkładu wielkości cząstek | Ten sam tor optyczny, inny przelicznik | ±25 µg/m³ dla 0–100 µg/m³ | Grube frakcje słabo widoczne dla optyki |
| Czujnik VOC (MOX) | Sumaryczny sygnał związków lotnych | Rezystancja tlenku metalu na rozgrzanej mikropłytce | Wartość względna, bez skali bezwzględnej | Perfumy, alkohol, dryf linii bazowej |
| Czujnik CO2 typu NDIR | Rzeczywiste stężenie dwutlenku węgla | Pochłanianie podczerwieni przez cząsteczki CO2 | ±(50 ppm + 5% odczytu) dla 400–2000 ppm | Brak świeżego powietrza blokujący autokalibrację |
| Wskaźnik „eCO2” | Nic — to obliczenie, nie pomiar | Algorytm przelicza sygnał VOC na ekwiwalent CO2 | Nie jest specyfikowana jako pomiar CO2 | Każde źródło VOC podbija eCO2 |
| Czujnik wilgotności i temperatury | Wilgotność względna i temperatura | Pomiar pojemnościowy i półprzewodnikowy | ±6 %RH i ±0,8 °C dla 15–35 °C | Ciepło własne elektroniki, montaż przy wymienniku |
Dane w tabeli pochodzą z kart katalogowych sensorów Sensirion SPS30 oraz Sensirion SCD4x — modułów tej klasy, co stosowane w sprzęcie domowym i oczyszczaczach powietrza. Model użyty w Twoim klimatyzatorze może być gorszy, rzadko bywa lepszy.
Jak działa optyczny czujnik pyłu i dlaczego nazywamy go laser scattering?

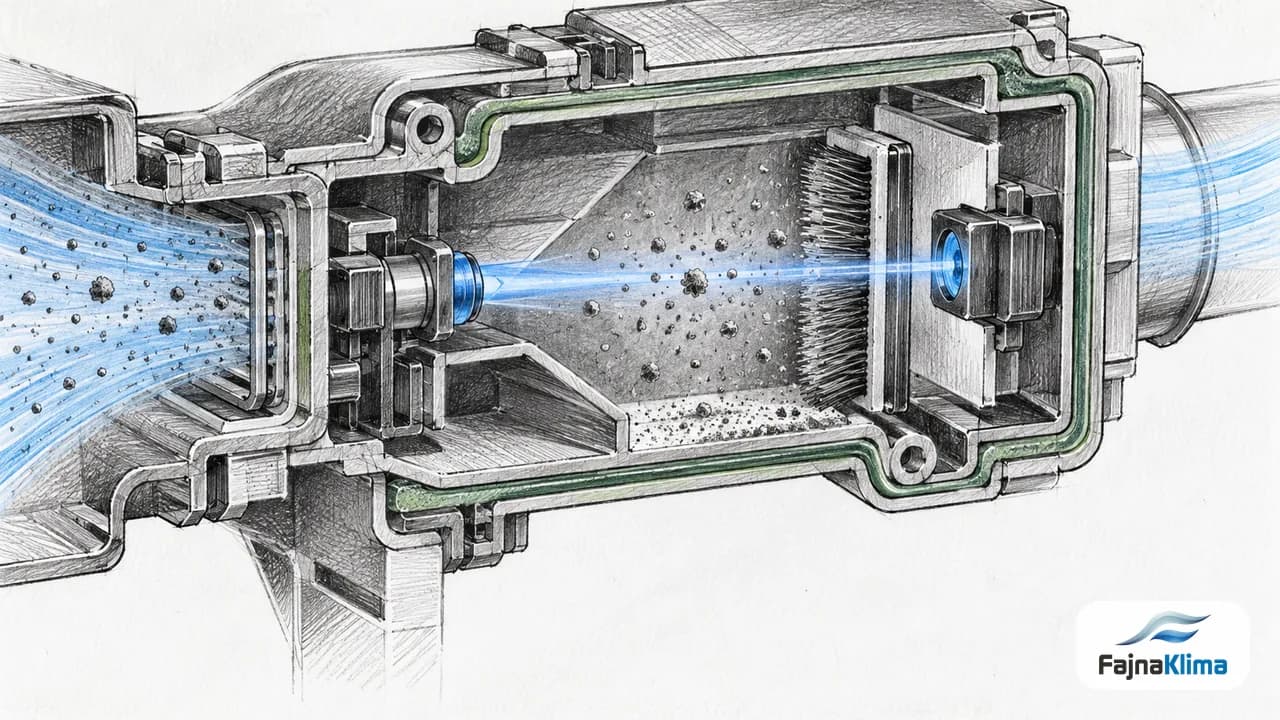

Optyczny czujnik pyłu nie waży pyłu — on go liczy i dopiero potem przelicza na masę. Miniaturowy wentylator przeciąga powietrze przez komorę pomiarową, w której świeci dioda laserowa o długości fali około 660 nm. Gdy przez wiązkę przelatuje cząstka, część światła rozprasza się na boki i trafia w fotodetektor jako krótki impuls. Amplituda impulsu zależy od wielkości cząstki, a liczba impulsów w jednostce czasu — od ich stężenia.
Elektronika sortuje te impulsy do przedziałów wielkości i przelicza je na stężenie masowe w µg/m³. Tu leży pierwsza pułapka: kanał PM2.5 obejmuje cząstki od 0,3 do 2,5 µm, natomiast PM4 i PM10 nie są mierzone bezpośrednio, tylko wyliczane z profilu rozkładu wszystkich zarejestrowanych cząstek. Dlatego producent podaje dla PM10 precyzję ±25 µg/m³ zamiast ±(5 µg/m³ + 5%) — pięciokrotnie gorszą.
Druga pułapka to samo zjawisko rozpraszania. Kropelka wody rozprasza światło równie dobrze jak cząstka sadzy, więc przy wysokiej wilgotności sensor potrafi pokazać skok „smogu”, którego nie ma. To nie usterka, tylko granica metody optycznej.
Porada eksperta FajnaKlima: Jeżeli wskazania PM2.5 skaczą tylko w łazience, kuchni albo zaraz po suszeniu prania, zanim uznasz to za smog, sprawdź wilgotność. Odczyt powyżej 70% RH prawie zawsze zawyża wskazanie optycznego czujnika pyłu. Sama kontrola wilgotności w mieszkaniu potrafi „naprawić” połowę rzekomych alarmów jakości powietrza.
Czy czujnik PM2.5 w klimatyzatorze jest dokładny?
Jest dokładny na tyle, by pokazać kierunek zmiany, ale nie na tyle, by traktować jego liczbę jak wynik pomiaru urzędowego. Łatwo przeoczyć subtelność w karcie katalogowej: parametr ±(5 µg/m³ + 5% odczytu) opisuje precyzję, czyli rozrzut między egzemplarzami tego samego modelu, a nie odchyłkę od metody referencyjnej. Sensory tej klasy kalibrowane są fabrycznie względem innego przyrządu optycznego, a nie względem wagi.
Tymczasem w Polsce metodą referencyjną dla pyłu jest metoda grawimetryczna zgodna z normą PN-EN 12341:2014: pył osadza się na filtrze, a filtr jest ważony w laboratorium. Jak opisuje GIOŚ w materiale o pomiarach pyłu zawieszonego, uchodzi ona za najbardziej precyzyjną, ale na wynik czeka się około trzech tygodni, dlatego równolegle pracują mierniki automatyczne o wykazanej równoważności. GIOŚ zaznacza wprost, że tanie czujniki komercyjne bez takiej równoważności nie mogą być traktowane jako źródło wiarygodnych danych.
| Cecha | Czujnik w klimatyzatorze lub oczyszczaczu | Stacja pomiarowa GIOŚ |
|---|---|---|
| Metoda | Optyczna, laser scattering | Grawimetryczna wg PN-EN 12341:2014 lub automatyczna o wykazanej równoważności |
| Co jest odniesieniem | Fabryczna kalibracja do przyrządu optycznego | Zważony filtr, masa rzeczywista |
| Deklarowany parametr | Precyzja, czyli rozrzut między egzemplarzami | Niepewność pomiaru wymagana przepisami |
| Dryf w czasie | Do 1,25 µg/m³ na rok w zakresie 0–100 µg/m³ | Kontrolowany procedurami zapewnienia jakości |
| Wpływ temperatury | Typowo 0,5% wartości mierzonej na każdy °C odchyłki od 25 °C | Pomiar w warunkach znormalizowanych |
Praktyczny wniosek: różnica między wskazaniem 8 a 12 µg/m³ mieści się w niepewności sensora i nie znaczy nic. Różnica między 10 a 60 µg/m³ znaczy bardzo dużo. Czujnik domowy służy do wykrywania zdarzeń — smażenia, odkurzania, otwartego okna przy ruchliwej ulicy — a nie do rozstrzygania, czy norma została przekroczona o kilka procent.
Czym różni się CO2 mierzony metodą NDIR od wskaźnika eCO2?
Różnica jest zasadnicza: NDIR mierzy dwutlenek węgla, a eCO2 go zgaduje. Skrót NDIR oznacza niedyspersyjną spektroskopię w podczerwieni. Cząsteczki CO2 pochłaniają promieniowanie podczerwone w wąskim, charakterystycznym paśmie, więc wystarczy prześwietlić próbkę powietrza i zmierzyć, ile światła zniknęło po drodze. To pomiar fizyczny konkretnego gazu, z niepewnością podaną w karcie katalogowej — dla modułu Sensirion SCD4x jest to ±(50 ppm + 5% odczytu) w zakresie 400–2000 ppm, przy powtarzalności rzędu ±10 ppm.
Wskaźnik eCO2, opisywany też jako CO2eq, powstaje inaczej. Karta katalogowa czujnika Sensirion SGP30 stwierdza wprost, że sygnały TVOC i CO2eq są wyliczane z pomiaru etanolu i wodoru przez wewnętrzne algorytmy konwersji i kompensacji linii bazowej. Sensor nie ma kanału mierzącego dwutlenek węgla. Działa to na zasadzie korelacji: gdy w pomieszczeniu przybywa ludzi, rośnie i CO2, i stężenie związków wydzielanych przez człowieka, więc algorytm zgaduje CO2 na podstawie tych drugich.
| Parametr | Czujnik CO2 typu NDIR | Wskaźnik eCO2 z czujnika VOC |
|---|---|---|
| Czy mierzy CO2 | Tak, bezpośrednio | Nie, wylicza z sygnału etanolu i wodoru |
| Zasada | Absorpcja podczerwieni przez cząsteczki CO2 | Rezystancja warstwy tlenku metalu plus algorytm |
| Deklarowana dokładność | ±(50 ppm + 5% odczytu) dla 400–2000 ppm | Nie jest specyfikowana jako dokładność pomiaru CO2 |
| Fałszywy alarm | Rzadki — CO2 trudno podrobić | Częsty: dezodorant, alkohol, rozpuszczalnik |
| Utrzymanie | Autokalibracja lub wymuszona rekalibracja do wzorca | Odtwarzanie linii bazowej w czystym powietrzu |
| Do czego się nadaje | Sterowanie wentylacją, ocena zaduchu | Wykrywanie zdarzeń, np. malowania czy sprzątania |
Jeśli w specyfikacji klimatyzatora widnieje „eCO2”, „CO2eq” albo „ekwiwalent CO2”, urządzenie nie ma czujnika dwutlenku węgla. Nie jest to oszustwo — taki wskaźnik bywa użyteczny jako sygnał, że w pokoju coś się zmieniło. Nie nadaje się natomiast do decyzji o wentylacji sypialni, bo pryśnięcie perfum potrafi podnieść go o kilkaset „ppm” bez zmiany rzeczywistego stężenia CO2.
Co oznaczają kolorowe wskaźniki i dlaczego producenci nie podają progów?
Kolorowe diody oznaczają progi ustalone wewnętrznie przez producenta, których zwykle nie znajdziesz w instrukcji — i dlatego zielone światło u jednej marki może odpowiadać żółtemu u innej. Nie istnieje norma, która nakazywałaby producentowi klimatyzatora ujawnić, przy jakim stężeniu PM2.5 dioda zmienia barwę. W efekcie porównywanie kolorów między dwoma urządzeniami nie ma sensu, a jedyną wspólną skalą pozostają publikowane progi zdrowotne i normy prawne.
| Odniesienie | PM2.5 | PM10 | Charakter wartości |
|---|---|---|---|
| Poziom wytycznych WHO 2021, rok | 5 µg/m³ | 15 µg/m³ | Zalecenie zdrowotne, nie przepis |
| Poziom wytycznych WHO 2021, doba | 15 µg/m³ | 45 µg/m³ | 99. percentyl, czyli 3–4 dni przekroczeń w roku |
| Poziom dopuszczalny w Polsce, doba | — | 50 µg/m³, do 35 dni w roku | Norma prawna |
| Poziom dopuszczalny w Polsce, rok | 20 µg/m³ | 40 µg/m³ | Norma prawna |
| Kolor na obudowie klimatyzatora | Próg ustalony przez producenta, zwykle nieujawniony | Wskaźnik orientacyjny |
Wartości WHO pochodzą z globalnych wytycznych jakości powietrza WHO z 2021 roku, a GIOŚ publikuje obowiązujące w Polsce poziomy dopuszczalne. Normy prawne są wyraźnie łagodniejsze od zaleceń zdrowotnych, więc producent może świecić na zielono przy stężeniu, które WHO uznaje za podwyższone, i formalnie niczego nie naruszy.
Porada eksperta FajnaKlima: Zanim uwierzysz kolorowi diody, zrób jednorazowy test odniesienia. Otwórz bieżące dane pomiarowe GIOŚ dla najbliższej stacji, wywietrz mieszkanie przez kilkanaście minut i porównaj wskazanie urządzenia z pomiarem stacji. Jeśli różnica przekracza kilkanaście µg/m³ przy niskich stężeniach, traktuj sensor wyłącznie jako wskaźnik trendu.
Czy czujnik jakości powietrza zastąpi czujnik czadu i dymu?
Nie zastąpi — i jest to jedyny punkt w tym artykule, w którym nie ma miejsca na niuanse. Czujnik jakości powietrza w klimatyzatorze lub oczyszczaczu nie wykrywa tlenku węgla i nie wykrywa dymu pożarowego. To osobna kategoria urządzeń, projektowana, badana i certyfikowana według innych norm, z własnym zasilaniem awaryjnym i głośnym sygnalizatorem akustycznym.
Tlenek węgla, potocznie czad, jest gazem bezwonnym i nie jest lotnym związkiem organicznym, więc sensor VOC go nie widzi. Nie pochłania też podczerwieni w paśmie, na które nastrojony jest czujnik NDIR przeznaczony do CO2. Dym pożarowy owszem, podniesie wskazanie PM2.5 — ale klimatyzator zareaguje zwiększeniem nawiewu albo zmianą koloru diody, a nie alarmem zdolnym obudzić śpiącego człowieka.
Ważne dla bezpieczeństwa: Do ochrony przed czadem potrzebna jest osobna, certyfikowana czujka tlenku węgla spełniająca wymagania normy PN-EN 50291-1, a do wykrywania pożaru — autonomiczna czujka dymu. Jak przypomina Państwowa Straż Pożarna, czujka powinna mieć instrukcję w języku polskim i odpowiednie oznaczenie normy, a jej obecność nie zwalnia z przeglądów instalacji grzewczej i przewodów kominowych. Żadne wskazanie klimatyzatora nie jest substytutem takiego urządzenia.
Warto to powiedzieć wprost, bo marketingowy skrót „monitoruje jakość powietrza i dba o Twoje bezpieczeństwo” bywa czytany jako obietnica ochrony przed zatruciem. Nią nie jest. Klimatyzator z sensorem PM2.5 i czujka czadu to dwa różne urządzenia, kupowane osobno.
Jak wygląda kalibracja i czyszczenie czujnika w praktyce?
W praktyce sprowadza się to do trzech rzeczy: utrzymania drożności toru powietrza, umożliwienia sensorom autokalibracji i okresowego czyszczenia optyki. Producenci zakładają, że urządzenie zrobi to automatycznie, ale użytkownik potrafi im w tym przeszkodzić, nawet o tym nie wiedząc.
Optyczne czujniki pyłu mają wbudowaną procedurę samooczyszczania. W module SPS30 wentylator rozpędza się do maksymalnych obrotów na 10 sekund, by wydmuchać kurz z komory pomiarowej, a domyślny interwał wynosi 604 800 sekund, czyli 168 godzin — tydzień pracy ciągłej. Jeżeli urządzenie jest codziennie wyłączane, licznik zeruje się i cykl może nigdy się nie uruchomić. Deklarowana żywotność powyżej dziesięciu lat zakłada pracę ciągłą.
Czujniki NDIR utrzymują dokładność dzięki automatycznej samokalibracji, która przyjmuje najniższy zaobserwowany odczyt za poziom powietrza zewnętrznego. Algorytm zakłada kontakt z powietrzem o stężeniu około 400 ppm przynajmniej raz w tygodniu. W mieszkaniu wietrzonym rzadziej wskazania zaczynają dryfować w górę. Alternatywą jest wymuszona rekalibracja do wzorca, w sprzęcie domowym rzadko dostępna dla użytkownika.
| Czynność | Czego dotyczy | Sugerowana częstotliwość | Co się stanie, gdy zaniedbasz |
|---|---|---|---|
| Czyszczenie filtrów i kratki wlotu | Cały tor powietrza | Co 2–4 tygodnie w sezonie | Sensor bada powietrze, które do niego nie dociera |
| Praca w trybie ciągłym lub czuwania | Optyczny czujnik pyłu | Stale w sezonie | Automatyczny przedmuch komory się nie uruchomi |
| Regularne wietrzenie | Czujnik CO2 typu NDIR | Co najmniej raz w tygodniu | Autokalibracja traci odniesienie, odczyt rośnie |
| Wygrzanie sensora po przerwie | Czujnik VOC i wskaźnik eCO2 | Kilkanaście godzin pracy | Linia bazowa nieustalona, wskazania przypadkowe |
| Przegląd jednostki wewnętrznej | Wymiennik, taca skroplin, wentylator | Raz w roku | Zabrudzona optyka i zawyżone wskazania pyłu |
Ostatni wiersz bywa niedoceniany. Zabrudzony parownik i wilgotna taca skroplin to nie tylko problem zapachowy — to źródło cząstek i związków lotnych tuż przy sensorze. Jeśli wskazania pogorszyły się nagle i nie wracają do normy po wywietrzeniu, przyczyną bywa sam klimatyzator, a rozwiązaniem odgrzybianie jednostki wewnętrznej, nie wymiana czujnika.
Kiedy czujnik w klimatyzatorze ma sens, a kiedy to tylko marketing?
Ma sens wtedy, gdy steruje czymś, co realnie oczyszcza powietrze, i traci sens, gdy jest ozdobą wyświetlacza. Rozstrzygające pytanie brzmi: co urządzenie zrobi z wynikiem pomiaru? Jeśli klimatyzator ma tylko filtr siatkowy chroniący wymiennik, informacja o wysokim PM2.5 nie zmienia niczego poza kolorem diody, bo taki filtr drobnego pyłu nie zatrzymuje.
Czujnik pracuje na siebie w trzech sytuacjach: gdy urządzenie ma realną sekcję filtracyjną i samo zwiększa przepływ przy wzroście stężenia; gdy kanał CO2 jest prawdziwym pomiarem NDIR i przypomina o wietrzeniu; oraz gdy dane trafiają do historii, bo dopiero wykres z kilku dni pokazuje, czy problem pojawia się rano, po powrocie z pracy, czy przy zachodnim wietrze.
Marketingiem jest sensor bez powiązanej funkcji, wskaźnik eCO2 opisany jako „pomiar CO2” oraz każda sugestia, że urządzenie chroni przed czadem lub pożarem. Jeśli zależy Ci na filtracji, sam pomiar niewiele da bez odpowiedniego wkładu — piszemy o tym w tekstach o filtrowaniu powietrza w domu przy smogu oraz o doborze filtrów HEPA dla alergika.
Porada eksperta FajnaKlima: Przy wyborze urządzenia poproś sprzedawcę o jedną konkretną informację: czy kanał CO2 to NDIR, czy eCO2 wyliczane z VOC. Odpowiedź „to jest czujnik jakości powietrza” oznacza w praktyce ten drugi wariant. Jeśli chcesz, żebyśmy dobrali rozwiązanie pod realne potrzeby Twojego mieszkania, a nie pod listę ikon w folderze, umów konsultację w FajnaKlima.
Jak zestawić wskazania czujnika z danymi GIOŚ?
Najprościej porównać oba źródła w tym samym momencie i przy szeroko otwartym oknie, bo tylko wtedy powietrze w pokoju zbliża się do zewnętrznego. Wybierz stację położoną blisko i tego samego typu — pomiar przy ruchliwej alei będzie inny niż w parku oddalonym o kilometr. Pamiętaj o różnicy czasowej: dane ze stacji to średnia godzinowa, a czujnik pokazuje wartość chwilową.
Zbieżność rzędu kilkunastu procent przy stężeniach powyżej 30–40 µg/m³ oznacza, że sensor działa poprawnie. Rozbieżność kilkukrotna, utrzymująca się mimo wietrzenia, wskazuje na zabrudzoną komorę optyczną, uszkodzony wentylatorek albo montaż w miejscu o słabej cyrkulacji. Mieszkanie bywa też po prostu czystsze od ulicy — to efekt zamkniętych okien i filtracji, nie błąd pomiaru.
Sensor jakości powietrza nie jest ani przyrządem pomiarowym w rozumieniu przepisów, ani urządzeniem bezpieczeństwa — jest dobrym detektorem zdarzeń domowych. Jeśli chcesz przejść od odczytów do zmian w instalacji, napisz do nas — dobierzemy filtrację i wentylację do tego, co pokazują pomiary.
