Rozprowadzenie kanałów w biurze przed zamknięciem sufitu

Przestrzeń nad sufitem podwieszanym w biurze jest najbardziej zatłoczonym miejscem w całym budynku. Biegną tam kanały wentylacji, instalacja tryskaczowa, trasy kablowe, oświetlenie i - na końcu kolejki - klimatyzacja. Wysokości jest kilkadziesiąt centymetrów i każda branża uważa, że to ona ma pierwszeństwo.

Kto przychodzi ostatni, ten kluczy między tym, co już wisi. A kanał wentylacyjny, w odróżnieniu od rury chłodniczej, nie da się poprowadzić dookoła przeszkody bez konsekwencji - każde załamanie to opór, a opór to głośniejsza praca wentylatora i mniej powietrza na końcu trasy.

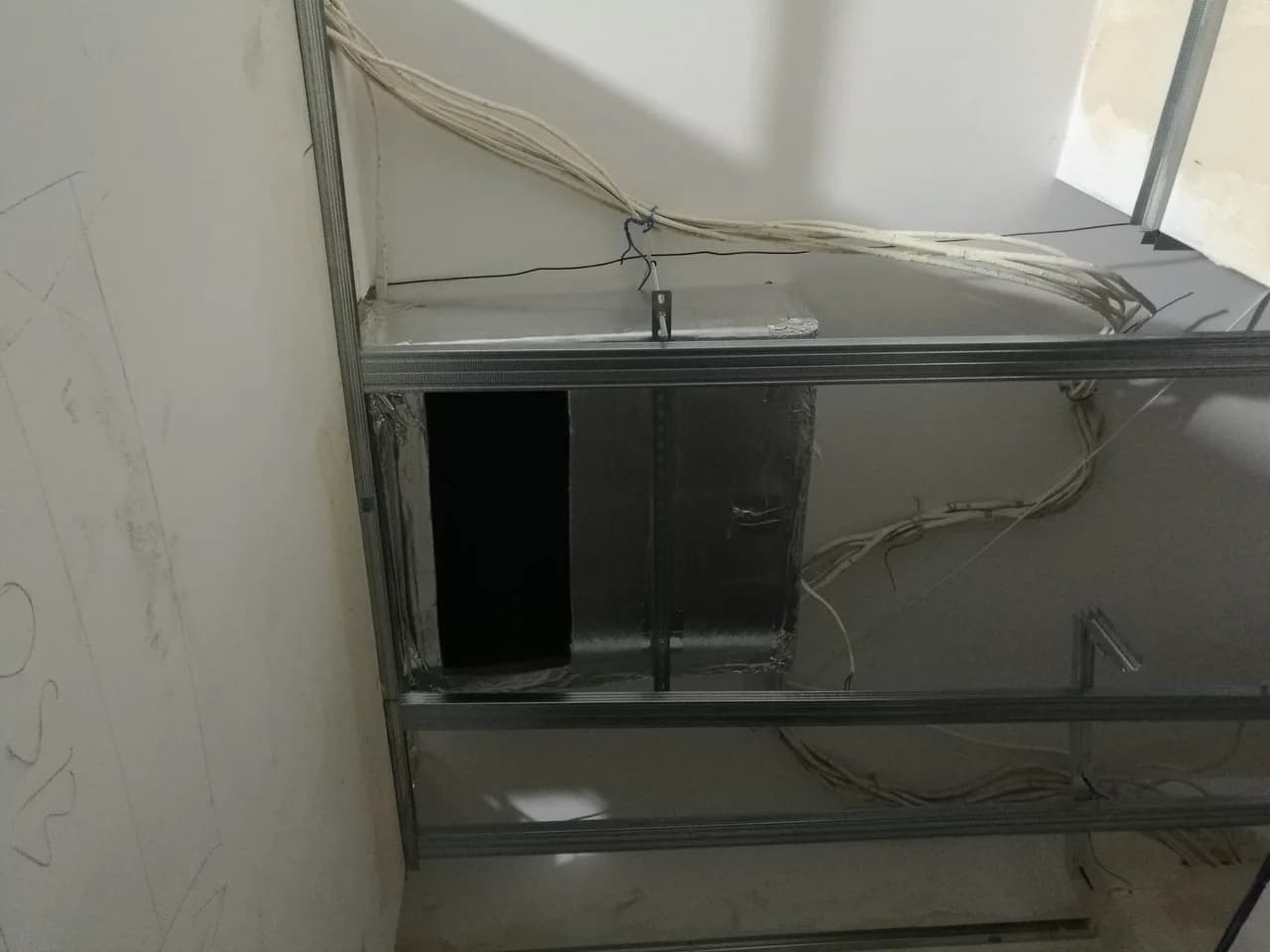

Weszliśmy w oknie między elektryką a montażem rusztu sufitu i zaczęliśmy od uzgodnienia poziomów z pozostałymi wykonawcami - kto biegnie wyżej, kto niżej i gdzie się krzyżujemy. To pół godziny rozmowy, która oszczędza dzień przekładania instalacji.

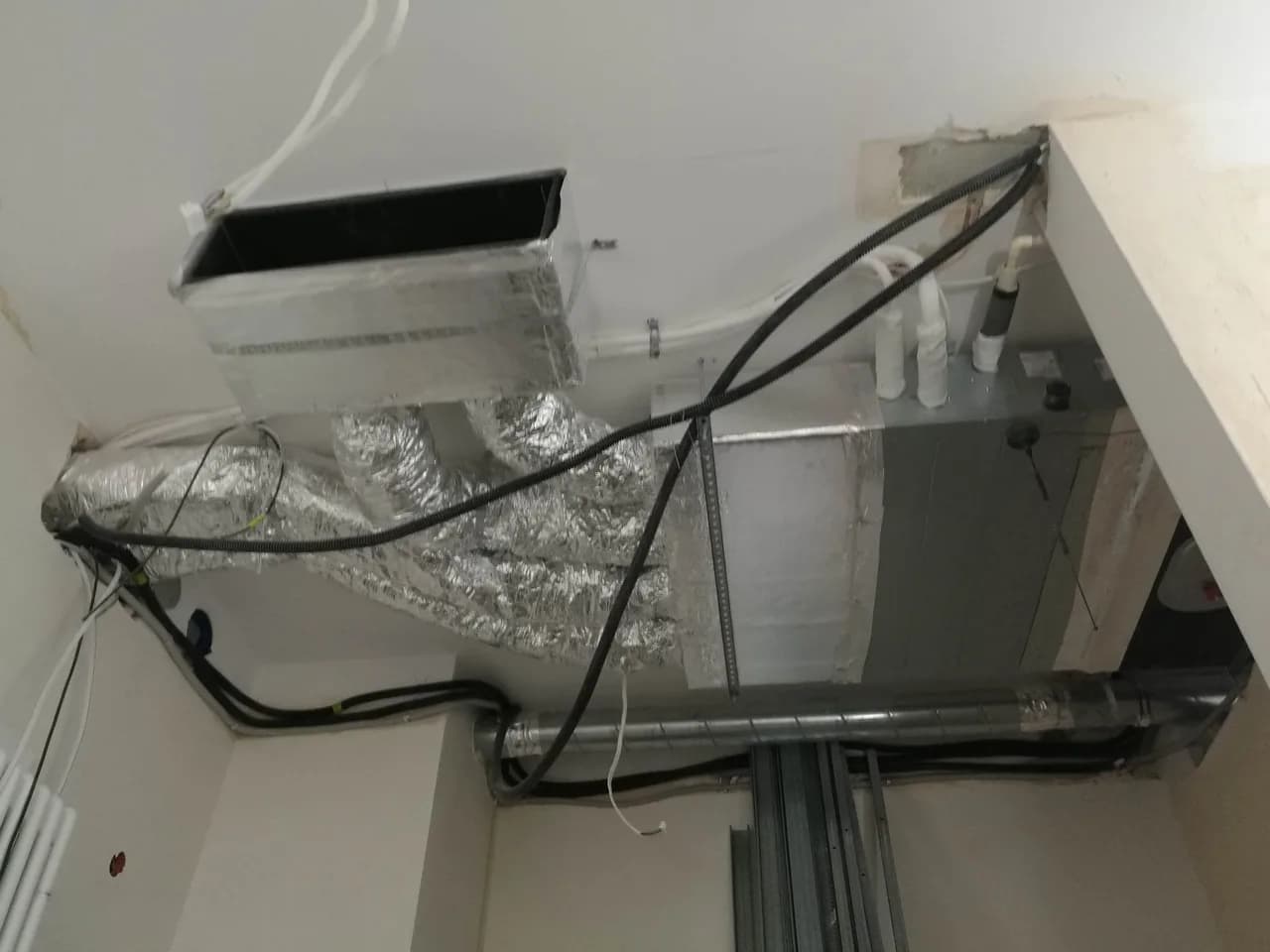

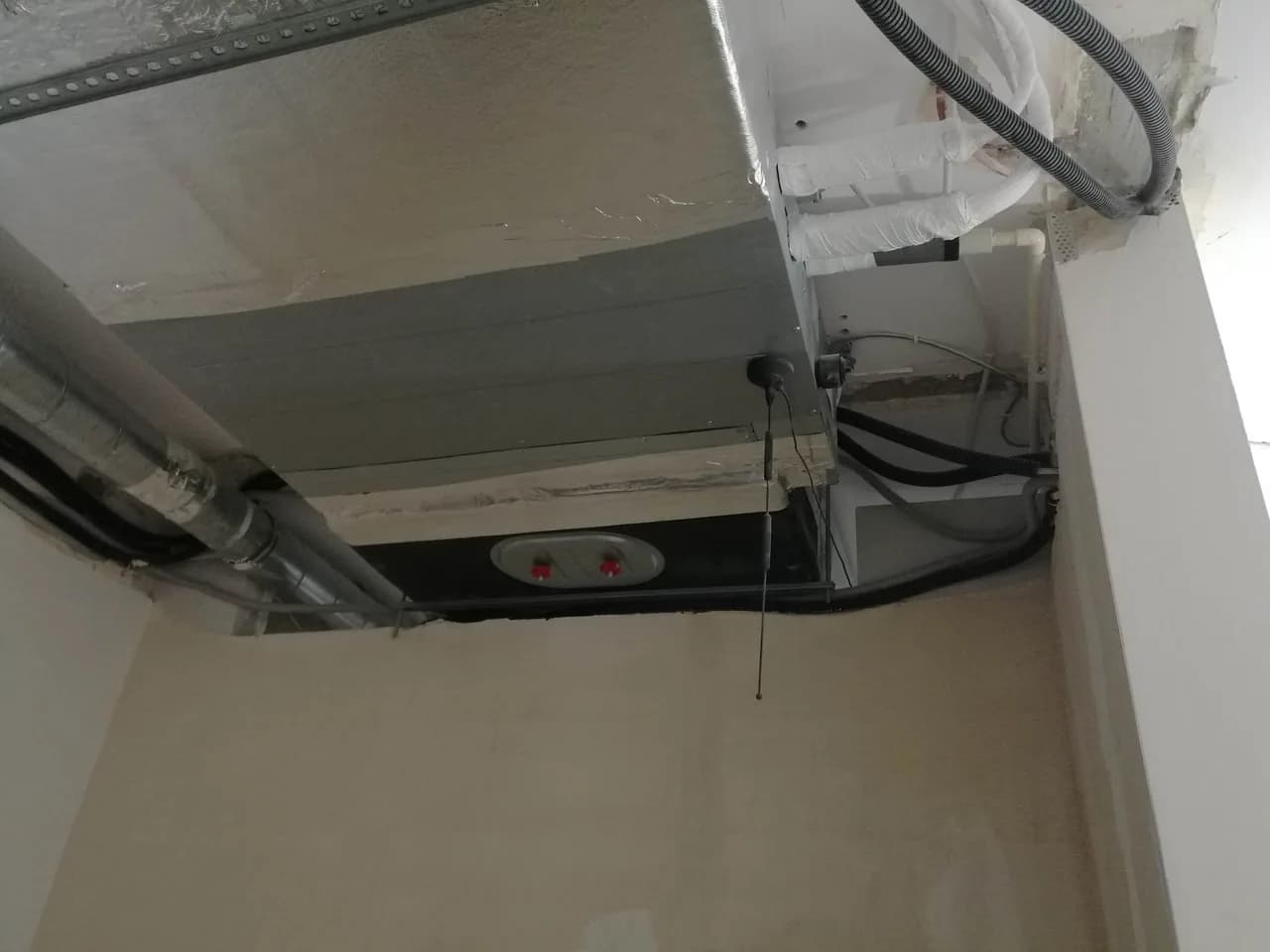

Główne odcinki poprowadziliśmy kanałami z blachy, prosto i możliwie krótko, a dopiero na końcach - przy skrzynkach rozprężnych nad punktami nawiewu - przeszliśmy na krótkie odcinki elastyczne w izolacji. To kolejność, która ma znaczenie: elastyczny kanał jest wygodny w montażu i dlatego bywa nadużywany, ale ma wielokrotnie większy opór niż blacha. Używany na całej długości robi z cichej instalacji głośną.

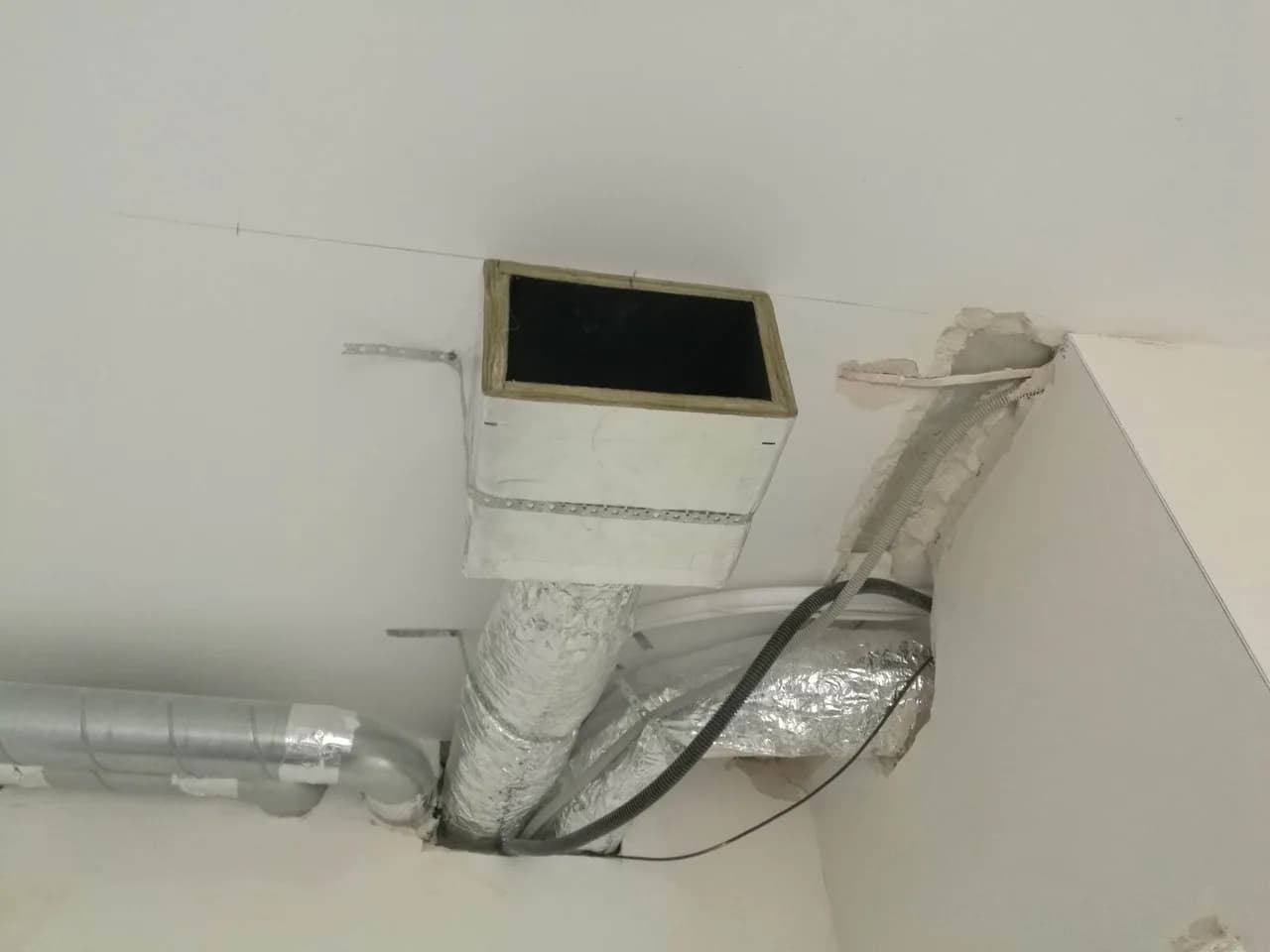

Skrzynka rozprężna przy każdym nawiewie nie jest ozdobnikiem - wyrównuje ciśnienie przed kratką, dzięki czemu powietrze wychodzi równomiernie całą powierzchnią, a nie strugą z jednej strony. Bez niej kratka świszczy, co w biurze jest zauważalne przez cały dzień pracy.

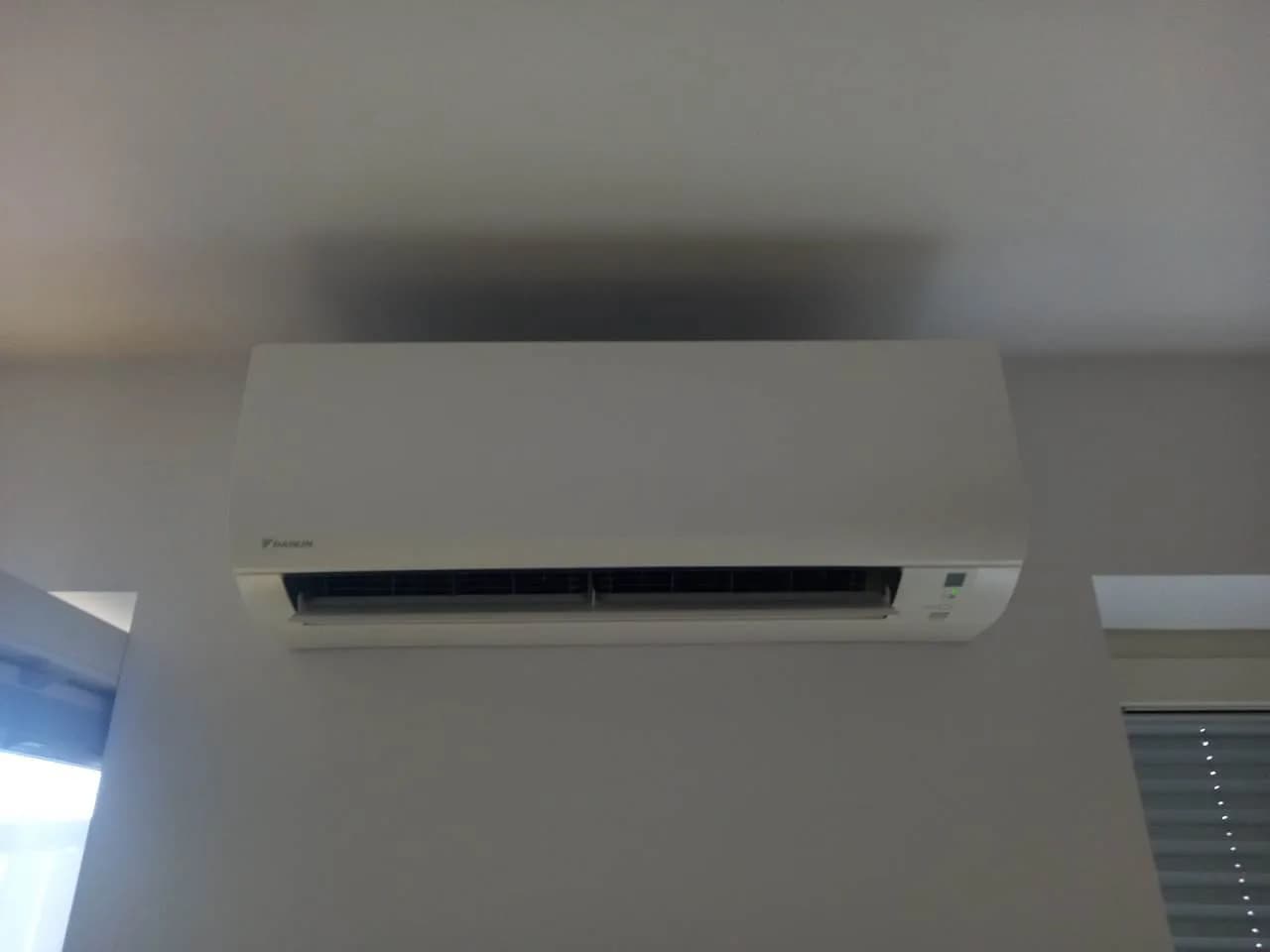

Cała instalacja zniknęła nad sufitem i w gotowym biurze widać wyłącznie kratki nawiewne oraz jednostki ścienne w tych pomieszczeniach, w których kanałów nie prowadziliśmy. Ruszt sufitu zamknięto zgodnie z harmonogramem, bez czekania na nas i bez wpuszczania nikogo ponownie po fakcie.

Przed zamknięciem sufitu wykonaliśmy próbę szczelności i zrobiliśmy dokumentację fotograficzną przebiegu kanałów z odniesieniem do osi konstrukcyjnych. W biurze, w którym najemcy zmieniają układ ścianek działowych co kilka lat, to jest najbardziej użyteczny dokument z całej inwestycji - odpowiada na pytanie „czy tu można wiercić” w pięć minut zamiast metodą prób i błędów.

Przy fit-oucie biura klimatyzacja musi być w harmonogramie jako osobna pozycja, uzgodniona z wentylacją, elektryką i tryskaczami - nie jako coś, co się „dorobi na końcu”. Jeśli generalny wykonawca nie prowadzi koordynacji międzybranżowej nad sufitem, poproś o nią wprost. Dzień takiej rozmowy jest tańszy niż tydzień przekładania.

Jedno pytanie kontrolne, które oddziela dobrą ofertę od taniej: jaki procent trasy stanowią kanały elastyczne. Jeśli odpowiedź brzmi „prawie cała”, oferta jest tania dlatego, że elastyczny kanał montuje się szybciej niż blachę - a zapłacisz za to hałasem i słabszym nawiewem na końcach tras przez cały czas użytkowania biura.

Warto też ustalić, kto odpowiada za regulację po uruchomieniu. Instalacja kanałowa w biurze rzadko działa idealnie od pierwszego dnia - przy kilku nawiewach na jednym układzie zawsze któryś dostaje za dużo powietrza, a któryś za mało. Wyrównuje się to przepustnicami przy skrzynkach rozprężnych i jest to normalny element odbioru, a nie usterka. Jeśli w ofercie nie ma pozycji o regulacji i pomiarach wydatków na nawiewach, dopisz ją - inaczej pierwszym, kto zauważy problem, będzie pracownik siedzący pod najmocniejszą kratką.
